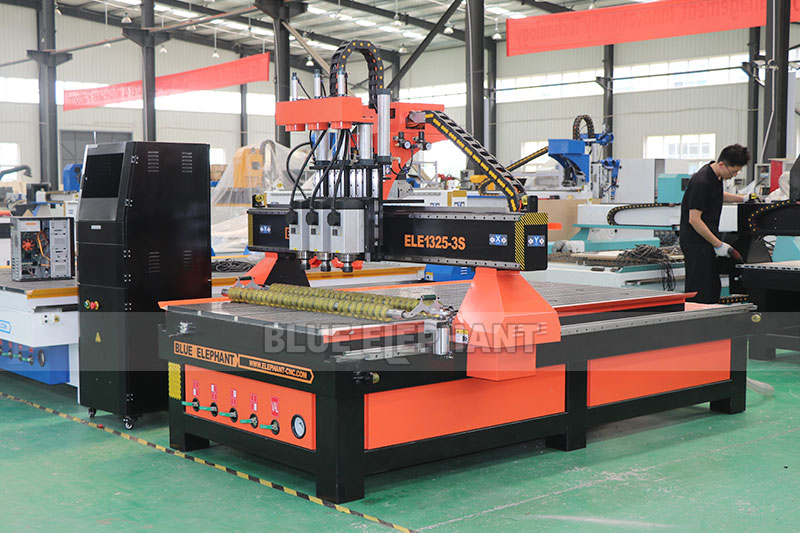

數控開料機的質量、精度一部分原因是由其加工件而影響的，本文我們來了解一下數控開料機的方軌選擇和電機的傳動方式；
一、數控開料機為何選擇方軌
數控開料機使用方軌定位精度高，重現性佳。直線導軌的滾動運動方式，摩擦系數小，靜摩擦力與動摩擦力的差距很小，即使在進給時也不會有空轉打滑的現象，解析能力與重現性好，因此可以實現μm的定位精度。低摩擦阻力，可長時間維持精度?？沙薪訑?shù)控開料機四方向的高負荷能力，幾何力學結構的設計，可同時承受徑向、反徑向與橫方向的負荷，并保持行走精度，同時可輕易藉由施于預壓與滑塊數量，就可以增加起性能與負荷能力。
二、數控開料機電機的5種傳動方式
藍象數控?cái)?shù)控開料機常用的電機傳動為齒輪傳動，其傳動準確，穩定，使用時間長，其實電機的傳動還有其他幾種，下面我們簡單了解一下：
1．齒輪傳動：
平面齒輪傳動、空間齒輪傳動，適用的圓周速度和功率廣；傳動比準確、穩定、效率高。工作性高、使用時間長。可實現平行軸、任意角相交軸和任意角交錯軸之間的傳動。要求較高的制造和安裝精度、成本較高。不適宜遠距離兩軸之間的傳動。
2．渦輪渦桿傳動：
適用于空間垂直而不相交的兩軸間的運動和動力。
3．帶傳動：包括 主動輪、從動輪 ；環形帶
用于兩軸平行回轉方向相同的場合，稱為開口運動，中心距和包角的概念。帶的型式按橫截面形狀可分為平帶、V帶等類。應用時：傳動比的計算；帶的應力分析計算；單根V帶的許用功率。
4．鏈傳動包括 主動鏈、從動鏈 ；環形鏈條。
鏈傳動與齒輪傳動相比，其主要特點：制造和安裝精度要求較低；中心距較大時，其傳動結構簡單；瞬時鏈速和瞬時傳動比不是常數，傳動平穩性較差。
5．輪系
輪系適用于相距較遠的兩軸之間的傳動；可作為變速器實現變速傳動；可獲得較大的傳動比；實現運動的合成與分解。
